WDS enlace punto a punto Mikrotik

Material dos equipos Mikrotik hAP lite y cables ethernet.

WDS - Wireless Distribution System - Sistemas inalámbricos distribuidos.



Equipo AP Access Point

Para configurar el AP
Crear un bridge para WDS
Configurar los parámetros inalámbricos
SSID
Modo bridge
Seguridad nv2
Configurar WDS
Asignar ip a interface - para hacer gestión del equipo

Conecto un cable ethernet desde mi PC al puerto ether2 de uno del equipo que hará de AP. Voy a System Reset Configuration, habilito No default configuration y dejo el equipo en blanco para hacer toda la configuración desde cero.

Primero crear un bridge para WDS

Activar la interfaz wlan1, doble clic para abrirla seleccionamos la pestaña Wireless y en el menú de la derecha activamos Advanced mode.

En mode seleccionamos bridge que nos permite un cliente como estación (station), en banda 2GHz-only-N ya que el equipo station es 2GHz-only-N esto ahorrará procesamiento al equipo, en Channel Width 20/40MHz eC, en Frecuencia Mode elegiremos superchannel (todas las frecuencias). Antenna Gain (ganancia de la antena), tecleamos 16 (dBi) y clic en aplicar. En SSID WDS_AP y en Radio Name AP-oficina-principal. En Frecuencia pondremos 2342, resultado de hacer un Scanneo (Scan), utilizando el rango 2312-2562 en Scan List y clic en (menu derecho) Scan.. de manera que podamos determinar la(s) frecuencias menos saturadas. Clic en aplicar.

Ahora vamos a selecionar en Wireless Protocol nv2 y si se fija verá como la opción Security Profile desaparece, que permite poner seguridad a una red inalámbrica que opera con el protocolo 802.11. nv2 tiene su propio mecanismo de seguridad. La clave a nv2 la introducimos en la pestaña nv2 activando Security y en Preshared Key tecleamos la clave que vamos a utilizar.

Para configurar el WDS nos desplazamos a la pestaña WDS. Cambiamos dos parámetros en WDS Mode dynamic y en WDS Default Bridge seleccionamos el bridge que creamos que se llama bridge_WDS clic en Ok.

En Interfaces renombramos la interfaz ether3 a LAN y la agregamos como puerto al bridge_WDS

Agregar una IP address para gestión del dispositivo IP Address 10.10.10.2/29 en la interfaz bridge_WDS clic en aplicar y ok.

Desactivar servicios que no vamos a utilizar

Por último crear una contraseña para el equipo desde System Users

Cambiar el nombre del dispositivo

En este momento no configuraremos el Firewall.

Terminada la configuración del AP vamos a configurar el equipo Station

Equipo Station

Este modelo (hAP lite) tiene 5 puertos 4 puertos ethernet y un puerto wlan (Atheros AR9300). Si el equipo está en blanco - System Reset Configuration No default configuration la interfaz inalámbrica estará desactivada. Por tanto activamos la interfaz Wireless wlan1.

Creamos un bridge que se llamará bridge_WDS el mismo nombre utilizado en el AP para ser consistente. Agregamos el puerto que vamos a estar utilizando para conectarlo en la computadora, el router o el switch que tendremos del lado de la repetidora (station). Renombramos la interfaz ether3 a LAN (igual que en el AP) y lo agregamos como puerto, también agregamos la interfaz wlan1 sin olvidar que la interfaz wlan1 sólo se agrega en la station no en el AP y el WDS se activa en Wireless (del AP) para que active la interfaz virtual.

Ahora vamos a configurar la interfaz Wireless dando clic en interfaces wlan1, nos vamos a la pestaña Wireless y activamos en el menú de la derecha Advanced Mode. En Frecuency Mode elegiremos superchannel, en Antenna Gain colocamos 16 y clic en aplicar. Tenemos que colocar parámetros muy parecidos que en el AP como el Wireless Protocol nv2, la Band 2GHz-only-N, Channel Width o ancho de canal 20/40MHz eC, en Frecuency cuando estamos en station este parámetro es indiferente. El SSID no lo escribiremos vamos a utilizar Scan.. y en Radio Name WDS-station.

Hay que establecer un rango en Scan List para que aparezca el SSID del AP porque no está conectado a las frecuencias standard. Vamos a establecer un rango desde la 2312-2562. En este momento debe aparecer el SSID WDS-AP seleccionamos y clic en connect, ahora ya aparece la Frecuency (2342) hago clic en copiar y la pego en Scan List.

Falta la seguridad que será nv2. Cuando utilizamos nv2 el Security Profile no se tiene en cuenta ya que el nv2 tiene su propio mecanismo de Security.

En la pestaña nv2 se activa la pestaña security y en Preshared Key colocamos la misma clave que pusimos en el AP. En la pestaña Wireless activamos el Mode station wds Aplicar y Ok.

El Tx Power se puede disminuir a 10 seleccionando all rates fixed.

Nos falta la IP de administración de este equipo. En IP address New Address introducimos la dirección 10.10.10.3/29 interace bridge_WDS.

Debemos cerrar los servicios que no necesitamos.

Vamos a comprobar la conectividad entre la estación y el AP haciendo ping desde el terminal a la dirección IP del AP y podremos ver que el link ya se ha establecido.

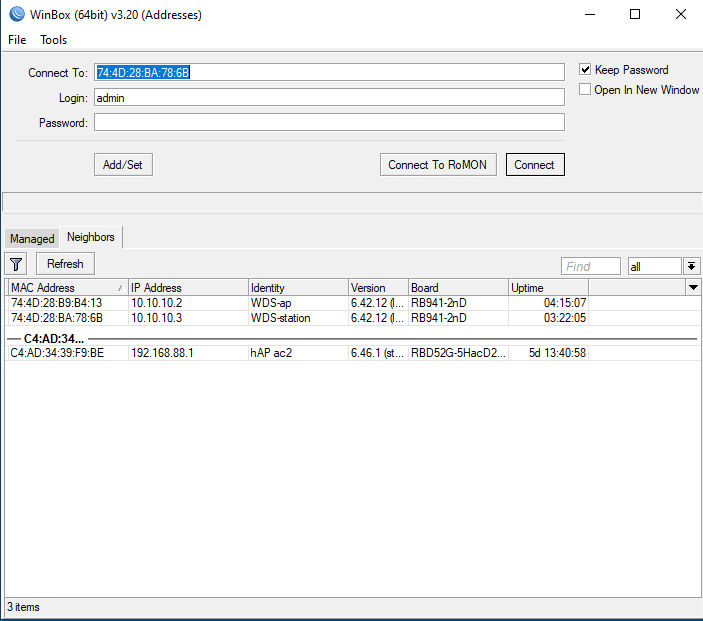

Ya tenemos los dos equipos conectados y podemos acceder a ambos desde el Winbox. Repasando en estos momentos el cable ethernet de mi computadora está conectado al puerto que llamamos LAN (ether3) del equipo station para poder realizar la configuración del station, no hay ningún cable físico hacia el equipo AP.

En el AP vemos que se ha generado una interfaz wds y esa interfaz estará dentro del bridge y tiene la D de dynamic de manera que si apaga el station este link va a desaparecer. Esto quiere decir que ya tenemos el link tranasparente.

Ya los equipos están conectados ahora vamos a conectar en el puerto LAN (ether3) del AP un cable ethernet al router de la oficina principal y veremos que pasa de no lik a - running link ok (parte inferior de la ventana.

Todo lo que conecte a este puerto LAN (ether3) va a pasar a station, evidentemente si lo que conecte tiene un servidor DHCP y si mi tarjeta ethernet está configurada para obtener una IP automáticamente ya debería recibir una dirección IP del segmento del router al que estoy conectado en este caso un Mikrotik hAP ac2.

En detalles de la conexión de red podemos ver que el segmento de red corresponde al router Mikrotik principal.:

Si abrimos un navegador comprobaremos que ya tenemos acceso a Internet.

Mikrotik es genial!.
